Nosivosti rešetki

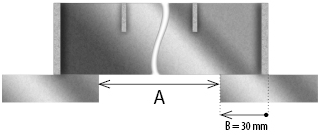

Potporne točke i nasjedanje rešetke



A = udaljenost između potpornih točaka
​B = minimalna širina nasjedanja rešetke





Fv i Fp

Fv u kg



Nosivost pri ravnomjerno raspoređenom opterećenju kg/m2

Fp u kg

Nosivost pri opterećenju na površini od 200×200 mm u središnjem dijelu rešetke




Nosivosti rešetki

  DOM 25/2 KLASIK 30/2 STABIL 30/3
Potporne točke Fv Fp Fv Fp Fv Fp
300 mm 73,64 4,94 106,05 7,06 159,07 10,58
400 mm 41,43 3,30 59,65 4,70 89,48 7,06
500 mm 26,51 2,47 38,18 3,53 57,27 5,29
600 mm 18,41 1,98 26,51 2,82 39,77 4,23
700 mm 13,53 1,65 19,48 2,35 29,22 3,53
800 mm 10,36 1,41 14,91 2,02 22,37 3,02
900 mm 7,15 1,23 11,78 1,76 17,67 2,65
1000 mm 4,69 0,89 8,11 1,53 12,16 2,29
1100 mm 3,20 0,67 5,54 1,14 8,31 1,72
1200 mm 2,26 0,51 3,91 0,88 5,86 1,32
1300 mm 1,64 0,40 2,84 0,69 4,26 1,03
1400 mm 1,22 0,32 2,11 0,55 3,17 0,83
1500 mm 0,93 0,26 1,60 0,45 2,40 0,67
1600 mm 0,72 0,22 1,24 0,37 1,86 0,55
1700 mm 0,56 0,18 0,97 0,31 1,46 0,46
1800 mm 0,45 0,15 0,77 0,26 1,16 0,39
1900 mm 0,36 0,13 0,62 0,22 0,93 0,33
2000 mm 0,29 0,11 0,51 0,19 0,76 0,28

Konverzija iz kN u kg: 1 kN ≈ 100 kg; 10 kN ≈ 1 tona



Nosivost cijele ponude podnih rešetki

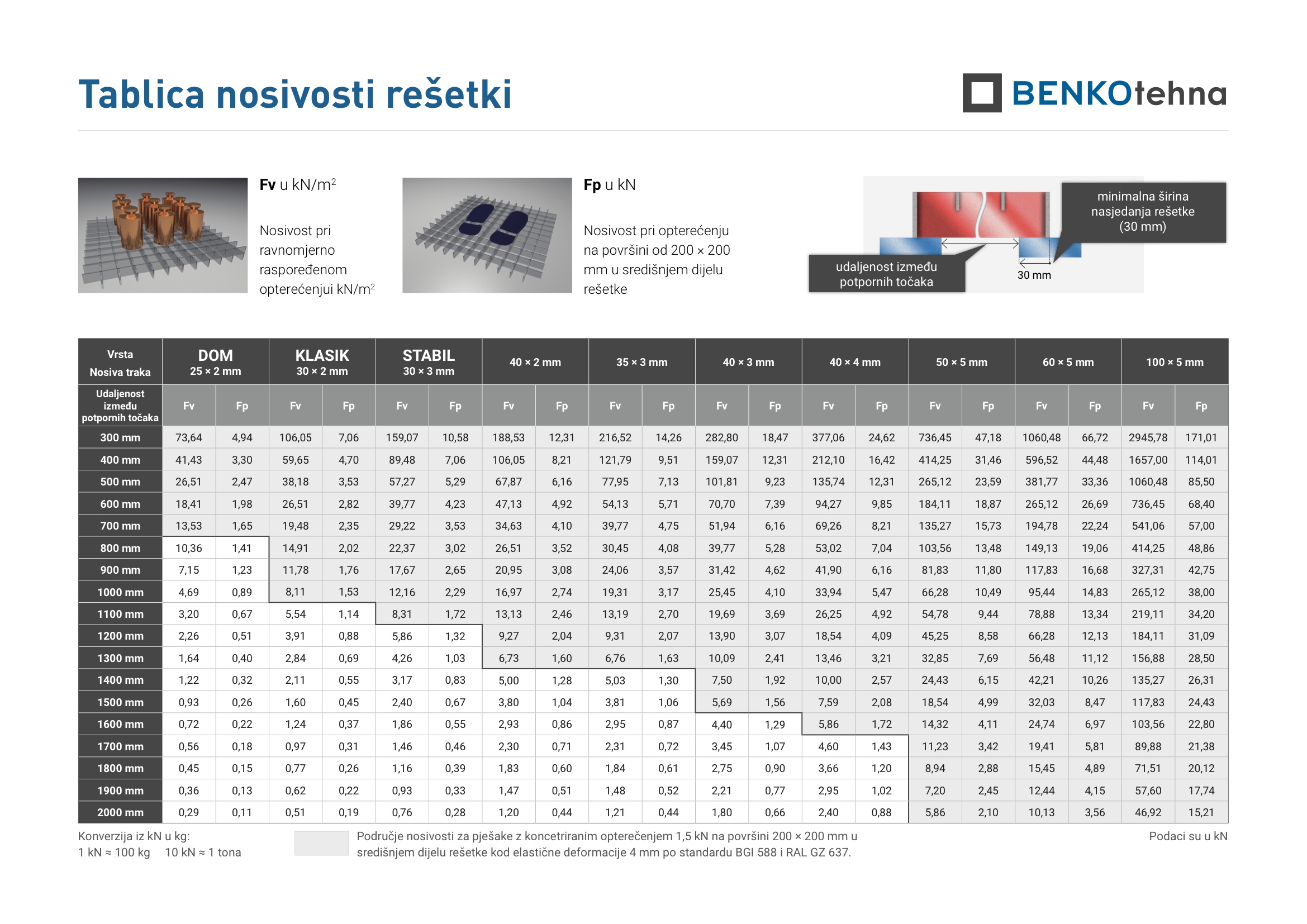

Nosivosti svih rešetki iz naše ponude možete pogledati u PDF dokumentu.
