Značajke rešetki
Vrste rešetki
-
Ultraprešane
Proizvedene ravnomjernim utiskivanjem poprečnih traka u urezane nosive trake.
-
Protuklizne GS
Jednak način proizvodnje kao kod ultraprešanih rešetki, samo su u ovom slučaju nosive i poprečne trake rebraste kako bi se osigurale bolje protuklizne značajke.
-
Zavarene SP
Proizvedene ravnomjernim utiskivanjem poprečnih traka u urezane nosive trake.
Podjela proreza
Standardne podjele proreza
-
L
Otvori: 33 × 33 mm
-
M
Otvori: 22 × 22 mm
-
S
Otvori: 11 × 11 mm
| Nosiva traka (mm) | × |
Poprečna traka (mm) |
|||||
|---|---|---|---|---|---|---|---|
| 11,1 | × | 11,1 | 22,2 | 33,3 | |||
| 22,2 | × | 11,1 | 22,2 | 33,3 | 44,4 | 66,6 | |
| 33,3 | × | 11,1 | 22,2 | 33,3 | 66,6 | ||
| 44,4 | × | 11,1 | 22,2 | 44,4 | |||
| 55,5 | × | 33,3 | 55,5 | ||||
| 66,6 | × | 33,3 | 66,6 | ||||
Obrubi rešetki
-
T - profil
-
U - profil
-
Ravno
Nosiva traka
Nosive trake protežu se širinom rešetke. O njima u najvećoj mjeri ovisi nosivost, stoga moraju biti postavljene pravokutno na potporni element! Nosive trake označene su crvenom, a potporni element plavom bojom.
Standardne rešetke
-
DOM 25/2
Visina rešetke: 25 mm
Debljina nosive trake: 2 mm -
KLASIK 30/2
Visina rešetke: 30 mm
Debljina nosive trake: 2 mm -
STABIL 30/3
Visina rešetke: 30 mm
Debljina nosive trake: 3 mm
Širok odabir nosivih traka
| Nosiva traka 2 mm |
|---|
| 20 × 2 |
| 25 × 2 |
| 30 × 2 |
| 35 × 2 |
| 40 × 2 |
| 45 × 2 |
| 50 × 2 |
| 60 × 2 |
| Nosiva traka 3 mm |
|---|
| 25 × 3 |
|
30 × 3 |
| 35 × 3 |
| 40 × 3 |
| 45 × 3 |
| 50 × 3 |
| 60 × 3 |
|
70 × 3 |
| 80 × 3 |
| 90 × 3 |
| 100 × 3 |
| Nosiva traka 4 mm |
|---|
| 25 × 4 |
|
30 × 4 |
| 35 × 4 |
| 40 × 4 |
| 45 × 4 |
| 50 × 4 |
| 60 × 4 |
|
70 × 4 |
| 80 × 4 |
| 90 × 4 |
| 100 × 4 |
| Nosiva traka 5 mm |
|---|
| 25 × 5 |
|
30 × 5 |
| 35 × 5 |
| 40 × 5 |
| 45 × 5 |
| 50 × 5 |
| 60 × 5 |
|
70 × 5 |
| 80 × 5 |
| 90 × 5 |
| 100 × 5 |
| 110 × 5 |
| 120 × 5 |
| 130 × 5 |
| 140 × 5 |
| 150 × 5 |

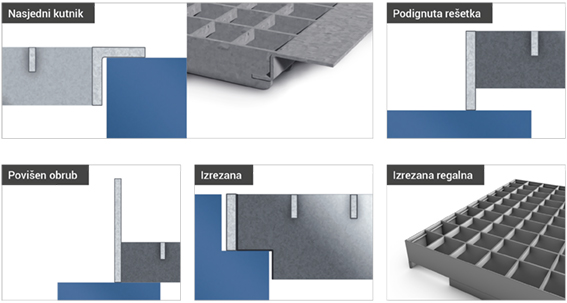

Dodatne mogućnosti

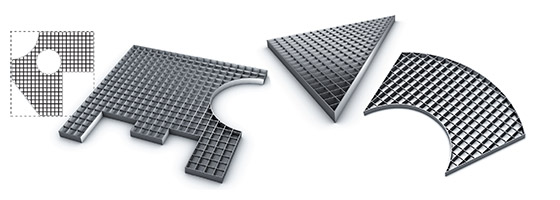

Neograničene mogućnosti proreza
Dodatne mogućnosti
